Укладчик резиновой крошки TPJ-2.5 – это самоходное устройство, которое предназначено для равномерного распределения и уплотнения крошки на поверхности грунта с целью получения высококачественных и безопасных синтетических покрытий спортивных площадок, детских игровых зон, беговых дорожек, как на открытом воздухе, так и под крышей. Его эксплуатационные характеристики удовлетворяют высоким требованиям строительства таких площадок.

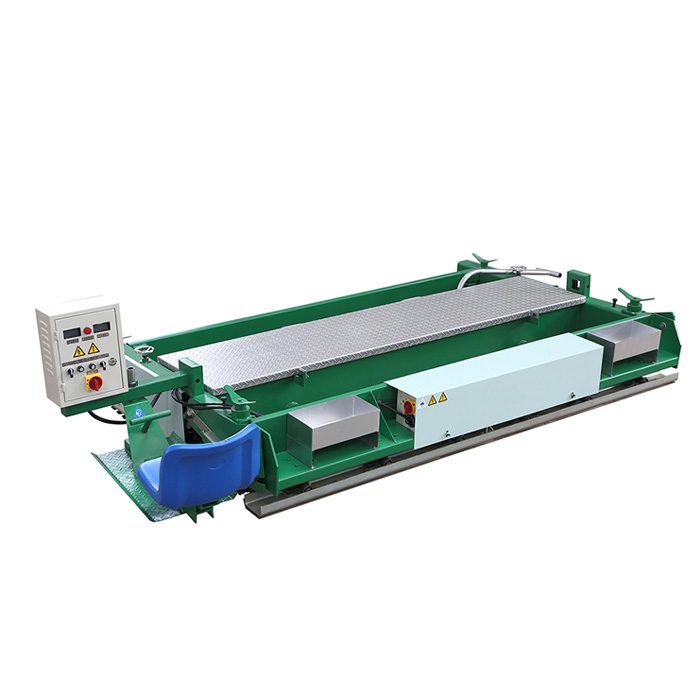

Укладчик резиновой крошки TPJ-2.5 конструктивно в основном состоит из рамы, двигателя, инвертора, панели управления, нагревательной плиты, нагревателя шпателя, регулятора температуры, стальных гусениц, гидравлического цилиндра, механизма регулировки толщины, кресла оператора, и проч.
Каркас – это прочная сварная конструкция Н-типа с устойчивым антикоррозийным слоем краски; приспособлен к любым плохим условиям на строительной площадке. Дорожный просвет регулируется вручную с помощью винта, который контролирует толщину слоя. Ширина может быть отрегулирована через ограничительную доску. Основная приводная система представляет собой гусеничную цепь, которая стабильно и точно движется вперед или назад, с приводом от двигателя, где скорость плавно регулируется преобразователем частоты Siemens. Модель может приводиться в действие либо с помощью бензинового двигателя, либо с помощью внешнего источника питания. Машина может быть оснащена разными гусеничными накладными ремнями для разных покрытий. Стальные гусеницы приводятся во вращение от двигателя, чтобы машина двигалась вперед, и привод нагревательной плиты совершает возвратно-поступательное движение, чтобы нагреть и прижать до затвердевания влажные резиновые гранулы к грунту.
Машина для укладки резиновой крошки TPJ-2.5 управляется электроавтоматикой, которую поместили в плотно закрываемый пылезащищенный щиток. На его лобовой стенке есть кнопочный пульт управления, где, кроме прочего, есть кнопка аварийного выключения. Гидравлическая передача повышает автоматизацию укладки. Стяжка имеет четыре функции настройки, а именно: регулировка высоты, угла, температуры нагрева плиты и частоты вибрации. Материал вибрирует, уплотняется и вымощается при прохождении через стяжку.

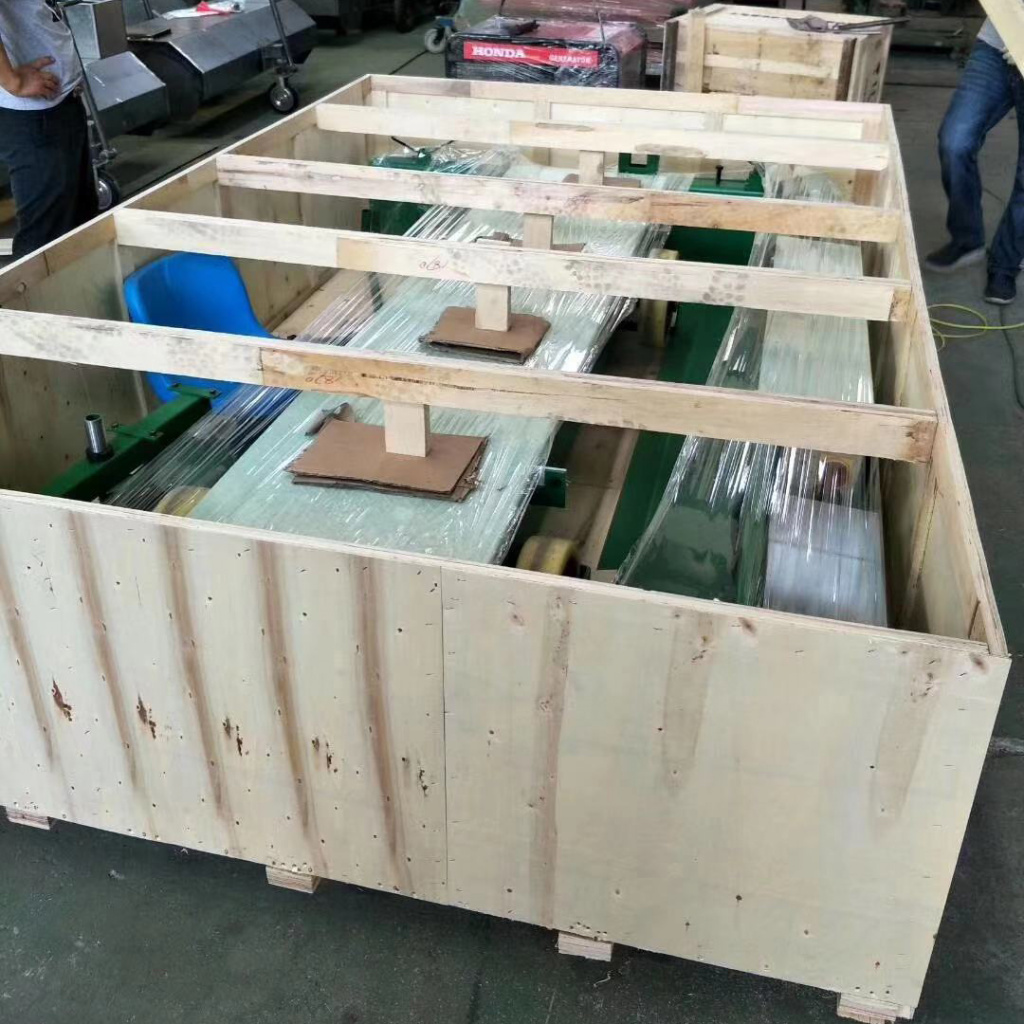

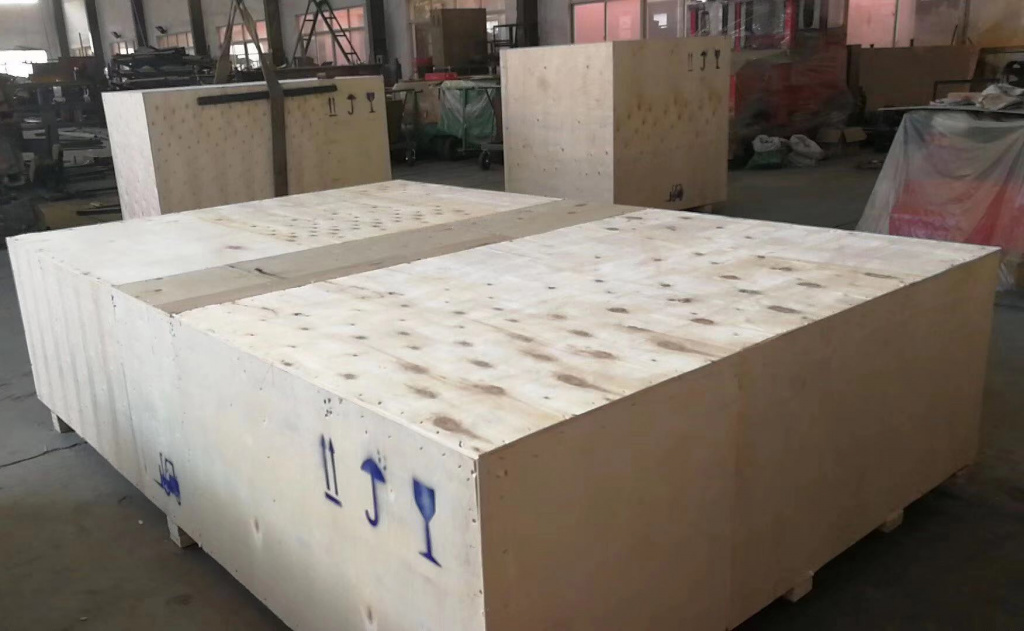

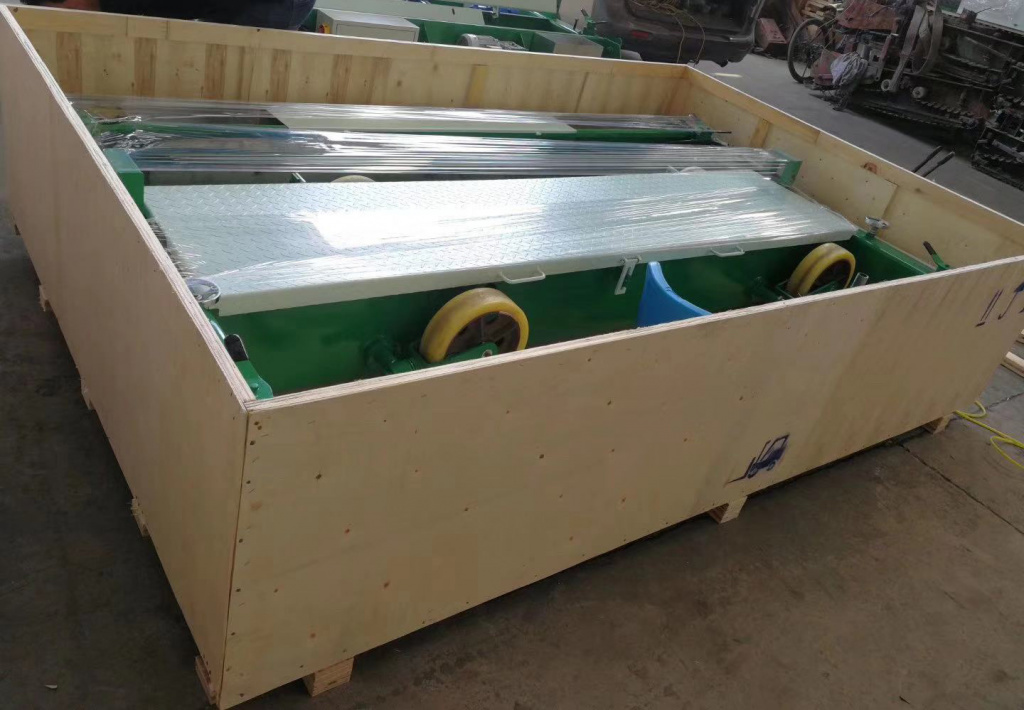

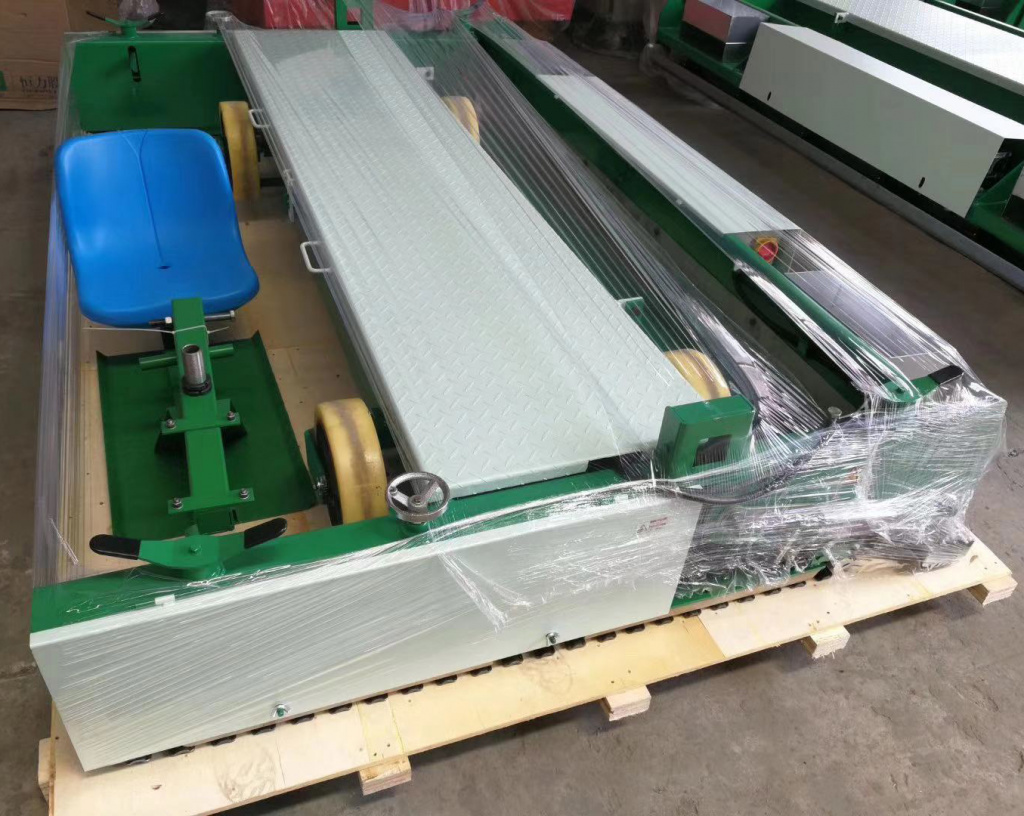

Фото укладчика резиновой крошки
